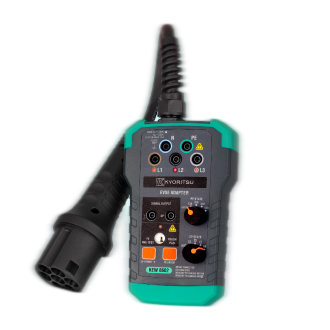

充电桩适配器
KEW 8602
适用于3种模式AC充电桩的完整测试
● 各种模拟条件下的电动汽车供电设备(EVSE)测试
・CP状态/PP状态模拟
・CP错误/PE错误模拟
● PE电压检查触摸板
● L1, L2, L3, N, PE 测试端子
适用于EVSE电气测试
● CP 信号终端
适用于CP信号监测
● 电源插座
适用于负载电流测试 (最大可达 10A)
● CATⅡ 300V 额定
● 各种模拟条件下的电动汽车供电设备(EVSE)测试
・CP状态/PP状态模拟
・CP错误/PE错误模拟
● PE电压检查触摸板
● L1, L2, L3, N, PE 测试端子
适用于EVSE电气测试
● CP 信号终端
适用于CP信号监测
● 电源插座
适用于负载电流测试 (最大可达 10A)
● CATⅡ 300V 额定
能用8602做什么
KEW 8602可测试
CP状态 | A, B, C, D |
---|---|
PP状态 | OPEN, 13A, 20A, 32A, 63A |
端子 | E, N, L1, L2, L3, CP |
PE PRE-TEST | ✓ |
CP错误 | ✓ |
PE错误 | ✓ |
电源插座 | 10/250V |
规格
插头 | IEC 62196-2 Type 2 | |
---|---|---|
额定电压 |
AC 250V 最大.(单相) AC 430V 最大.(三相) |
|
额定频率 | 50/60Hz | |
电源插座的额定电压/ 电流 |
AC 10A/250V ※8602(EU):Type E 插座, 8602(UK):Type BF 插座 |
|
额定保险丝 | AC 10A/250V, Ø5×20mm | |
操作温湿&湿度 范围 |
0 – 40℃, RH 80% 以下 (无结露) | |
保存温度 & 湿度范围 |
-10 – 50℃, RH 80% 以下 (无结露) | |
安全规格 |
IEC 61010-1 CAT Ⅱ 300V, IEC 61010-2-030, IEC 61851-1, IEC 60529 (IP40) |
|
海拔高度 | 2000m 以下 | |
线长 | 约. 250mm | |
外形尺寸 |
本体: 172(L) x 105(W) x 57(D) mm 插头部分: 175(L) x 60(W) x 53(D) mm |
|
重量 | 约. 840g | |
附件 |
8930 (保险丝) 9202 (便携包) 使用说明书 |
|
可选件 | 8603 (TYPE1 — TYPE2 转换适配器) |
多功能测试仪搭配EVSE适配器套件
套件可与KEW 6516系列用于测试EVSE.
*KEW 8602可与其他绝缘电阻测试仪、DMM等一起使用.
-
KEW 6516-EV2
- KEW 6516 x 1
- KEW 8602 x 1
-
KEW 6516BT-EV2
- KEW 6516BT x 1
- KEW 8602 x 1
